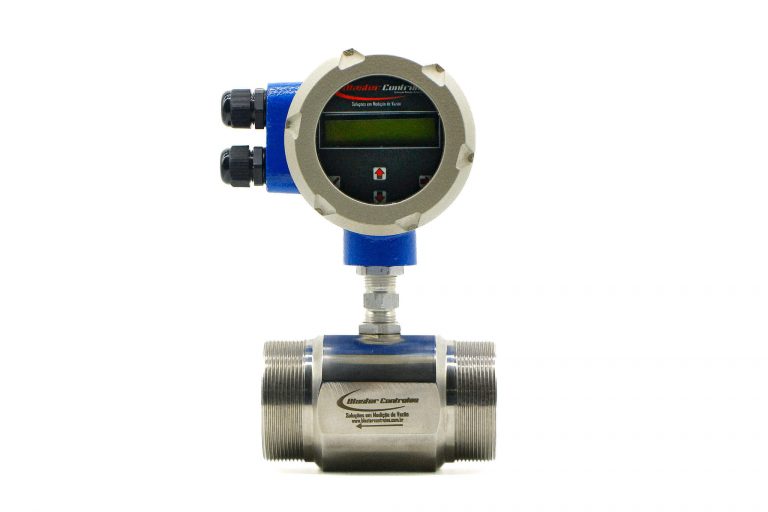

Medidor de vazão tipo turbina possui uma tecnologia desenvolvida e testada em nosso laboratório de vazão e pesquisa. Voltados para desenvolvimentos de produtos mecânicos e eletrônicos, cuja finalidade é atender a indústria brasileira na medição de vazão para líquidos e gases, onde são necessárias precisão e confiabilidade na medição com maior custo benefício. precisão para líquidos 0,5% F/E e gases 1% F/E.
O medidor de vazão tipo turbina é constítuido de um corpo, um rotor, um sensor e uma eletrônica (indicador de vazão e totalização). Quando se quer fazer uma leitura de vazão e totalização de quaisquer tipo de fluído em tubulações com condições de pressão, temperatura contidas dentro dos limites de resistência do medidor. O medidor de vazão tem sua melhor aplicação quando se é necessário uma solução econômica para controle de vazão e totalização.
Instalação do medidor tipo turbina
Recomendação de instalação do medidor de vazão tipo turbina:
Observações
Caso deseje utilizar válvula para dosagem, esta deve ser instalada na posição 2. • Recomenda-se que as válvulas 1, 2 e a tubulação principal tenham o mesmo diâmetro do medidor. • Filtro: •Medidor até ¾” → Malha 10 mícrons •Medidor de ¾” até 1” → Malha 20 mícrons •Medidor maior que 1” → Malha 50 mícrons

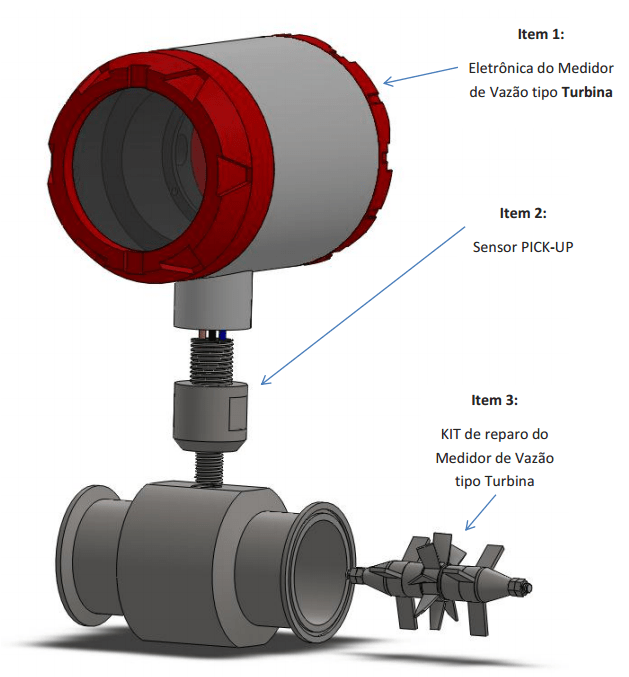

Conhecendo o medidor de vazão tipo turbina
Eletrônica Local ou Remota para leitura de vazão:Sinal de saída: (Pulso), (4 ~ 20 ma) (Padrão)
alarme de alto e baixo vazão, e batelada.
Aplicações:Utilize-se para medição de vazão de líquidos e gases.
Exemplo de líquidos:água, álcool, óleos líquidos derivados do petróleo e outros líquidos em partículas, etc.
Exemplo de gases:Ar comprimido, nitrogênio, propano, GLP, Gás Natural, Endogás, Oxigênio e etc.
Faixa de Vazões Para Gases:Faixas de Vazões para gases1,7 M³/H -8200 M³/H
Faixa de Vazão Para Líquidos:Faixas de Vazões para líquidos0,32M/³-1082 M³/H
Equipamento indicado Para Líquidos Condutivos
e Não Condutivos.
O Fluxômetro turbina ou medidor turbina(Flow meter turbine) entre outros nomes, é um equipamento controlador de vazão, é conhecido por suas diversas aplicações industriais por ter custo benefício ao alcance da pequenas e grandes empresas. Mais informações consulte nosso catálogo.
